GIUNTI LAMELLARI

GEL 3000 R-C

I giunti lamellari DIN.AL. serie GEL 3000 R hanno i doppi mozzi esterni ma di lunghezza ridotta che permettono l’accoppiamento di alberi di grandi dimensioni ma con un ingombro totale contenuto. È prevista la versione con grani e chiavette.
Vengono utilizzati per l’accoppiamento di dinamo tachimetriche, encoder, motori, strumenti di misura e tutte quelle applicazioni dove sia indispensabile trasmettere un moto rotatorio omocinetico nei quattro quadranti e con assoluta rigidità torsionale anche quando l’accoppiamento degli alberi non si presenta perfettamente allineato.

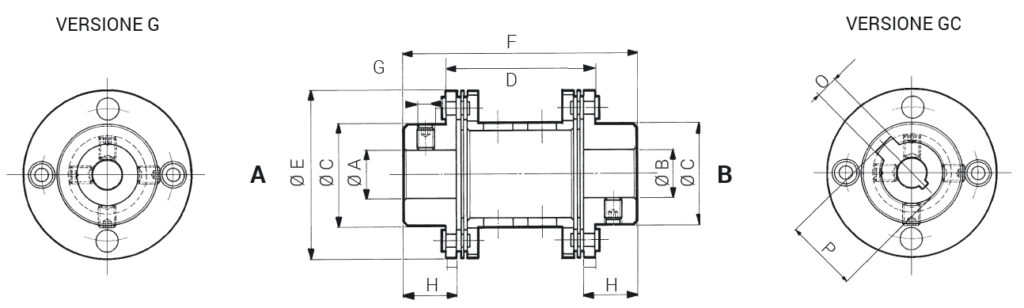

Fori standard
A H7	B H7

C

D

E

F

G

H

I

GEL 3000 R-C

3 - 6 - 7 - 8 - 9,52 - 10 - 11 - 14

23

33,6

38

52

5

11,7

M4

Ø fori H7	O	p
6	2	7
7	2	8
8	3	9
10	3	11,4
11	4	12,8
12	4	13,1
14	5	16,3

	Coppia nominale	Coppia massima	Disallineamento assiale max.	Disallineamento radiale max.	Disallineamento angolare	Momento di inerzia	Velocità massima	Rigidità torsionale dinamica x10²	Peso	PDF
Simbolo	Tᴺ	Tₛ	ΔWᵃ	ΔWᵣ	ΔWʷ	J	n max	Cʷ ᵈʸᵐ	m
Unità	Nm	Nm	mm.	mm.	rad	Kg m²x10⁻⁶	min⁻¹	Nm/rad	Kg
GEL 3000 R-C	1,53	2,20	0,8	0,7	0,02618	9,549	45.000	24,815	0,058	PDF
