Giunto realizzato da due mozzi in alluminio anodizzato con soffietto speciale in acciaio. Ottima capacità di correggere errori di disallineamento, elevata rigidità torsionale. Assenza di gioco ed assenza di vibrazioni. Ottimo nei servoazionamenti. Sistema di fissaggio a morsetto. Possono lavorare a temperature comprese tra -40 °C +140 °C.
GIUNTI A SOFFIETTO
GSXV
Dati Tecnici | Velocità max. | Coppia max. | Disallineamento radiale max. | Disallineamento assiale max. | Disallineamento angolare max. | Rigidità torsionale | Rigidità radiale | Momento d'inerzia | Coppia di serraggio max. | Range temperatura d’utilizzo | Peso | Materiale mozzi | Materiale soffietto | |
| Unità | min⁻¹ | Ncm | mm. | mm. | gradi | Nm/rad | N/mm | gcm² | Nm | °C | g | |||
| GSXV 1622 | 10.000 | 40 | ± 0,2 | ± 0,4 | ± 3 | 90 | 22 | 2,1 | 50 | -40/+140 | 6 | Alluminio anodizzato | Acciaio inox | |
| GSXV 1624 | 10.000 | 40 | ± 0,25 | ± 0,45 | ± 4 | 85 | 20 | 2,2 | 50 | -40/+140 | 6,5 | Alluminio anodizzato | Acciaio inox | |
| GSXV 1627 | 10.000 | 40 | ± 0,3 | ± 0,5 | ± 4 | 70 | 15 | 2,6 | 50 | -40/+140 | 7 | Alluminio anodizzato | Acciaio inox | |
| GSXV 2129 | 10.000 | 120 | ± 0,25 | ± 0,4 | ± 4 | 150 | 25 | 9 | 100 | -40/+140 | 15 | Alluminio anodizzato | Acciaio inox | |
| GSXV 2135 | 10.000 | 100 | ± 0,3 | ± 0,5 | ± 4 | 140 | 10 | 9,5 | 100 | -40/+140 | 16 | Alluminio anodizzato | Acciaio inox | |
| GSXV 2429 | 10.000 | 120 | ± 0,25 | ± 0,4 | ± 4 | 150 | 25 | 15 | 100 | -40/+140 | 17 | Alluminio anodizzato | Acciaio inox | |
| GSXV 2435 | 10.000 | 100 | ± 0,3 | ± 0,5 | ± 4 | 140 | 10 | 15,2 | 100 | -40/+140 | 18 | Alluminio anodizzato | Acciaio inox | |
| GSXV 2530 | 10.000 | 200 | ± 0,3 | ± 0,4 | ± 4 | 220 | 45 | 29,8 | 100 | -40/+140 | 20 | Alluminio anodizzato | Acciaio inox | |
| GSXV 2535 | 10.000 | 200 | ± 0,35 | ± 0,45 | ± 4 | 183 | 17,8 | 31 | 100 | -40/+140 | 22 | Alluminio anodizzato | Acciaio inox | |
| GSXV 3030 | 10.000 | 200 | ± 0,3 | ± 0,4 | ± 4 | 240 | 80 | 37 | 120 | -40/+140 | 31 | Alluminio anodizzato | Acciaio inox | |
| GSXV 3035 | 10.000 | 200 | ± 0,35 | ± 0,45 | ± 4 | 183 | 17,8 | 41 | 120 | -40/+140 | 34 | Alluminio anodizzato | Acciaio inox | |
| GSXV 3340 | 15.000 | 500 | ± 0,3 | ± 0,5 | ± 3 | 750 | 100 | 82 | 4 | -40/+140 | 60 | Alluminio anodizzato | Acciaio inox | |
| GSXV 4048 | 5.000 | 1000 | ± 0,3 | ± 0,5 | ± 1,5 | 350 | 150 | 92 | 8 | -40/+140 | 85 | Alluminio anodizzato | Acciaio inox |

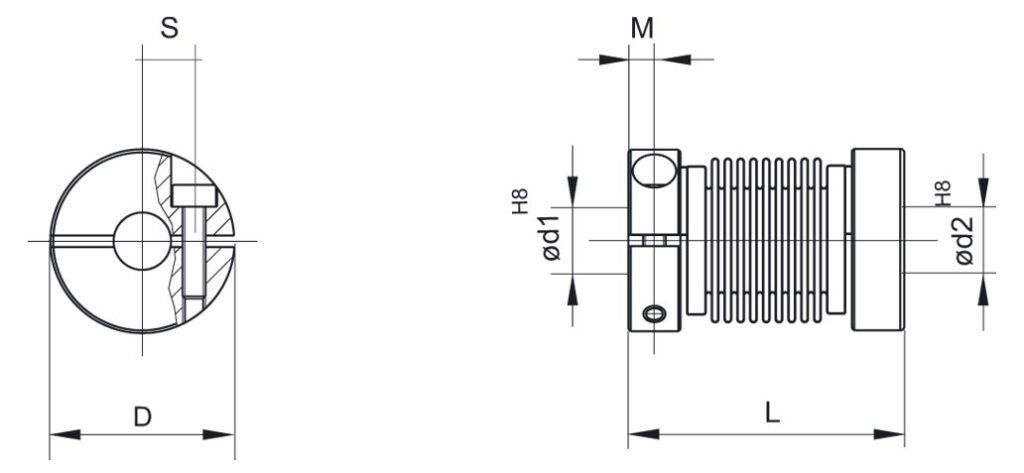

| Grandezza | Diametro esterno | Lunghezza | Filetto vite | Posizione vite | Quota S | Combinazioni fori standard d1 H8/ d2 H8 |
| Ø | mm. | mm. | mm. | mm. | ||
| GSXV 1622 | 16 | 22 | M 2x8 | 2,3 | 4,5 | 2/2 - 2/3 - 2/4 - 2/5 - 2/6 - 2/6,35 - 3/3 - 3/4 - 3/5 - 3/6 - 3/6,35 - 4/4 - 4/5 - 4/6 - 4/6,35 - 5/5 - 5/6 - 5/6,35 - 6/6 - 6/6,35 - 6,35/6,35 |
| GSXV 1624 | 16 | 24 | M 2x8 | 2,3 | 4,5 | 2/2 - 2/3 - 2/4 - 2/5 - 2/6 - 2/6,35 - 3/3 - 3/4 - 3/5 - 3/6 - 3/6,35 - 4/4 - 4/5 - 4/6 - 4/6,35 - 5/5 - 5/6 - 5/6,35 - 6/6 - 6/6,35 - 6,35/6,35 |
| GSXV 1627 | 16 | 27 | M 2x8 | 2,3 | 4,5 | 2/2 - 2/3 - 2/4 - 2/5 - 2/6 - 2/6,35 - 3/3 - 3/4 - 3/5 - 3/6 - 3/6,35 - 4/4 - 4/5 - 4/6 - 4/6,35 - 5/5 - 5/6 - 5/6,35 - 6/6 - 6/6,35 - 6,35/6,35 |
| GSXV 2129 | 21 | 29 | M 2,5x8 | 3 | 7 | 4/4 - 4/5 - 4/6 - 4/6,35 - 4/8 - 4/9,52 - 4/10 - 5/5 - 5/6 - 5/6,35 - 5/8 - 5/9,52 - 5/10 - 6/6 - 6/6,35 - 6/8 - 6/9,52 - 6/10 - 6,35/6,35 - 6,35/8 - 6,35/9,52 - 6,35/10 - 8/8 - 8/9,52 - 8/10 - 9,52/9,52 - 9,52/10 - 10/10 |
| GSXV 2135 | 21 | 35 | M 2,5x8 | 3 | 7 | 4/4 - 4/5 - 4/6 - 4/6,35 - 4/8 - 4/9,52 - 4/10 - 5/5 - 5/6 - 5/6,35 - 5/8 - 5/9,52 - 5/10 - 6/6 - 6/6,35 - 6/8 - 6 /9,52 - 6/10 - 6,35/6,35 - 6,35/8 - 6,35/9,52 - 6,35/10 - 8/8 - 8/9,52 - 8/10 - 9,52/9,52 - 9,52/10 - 10/10 |
| GSXV 2429 | 24 | 29 | M 2,5x8 | 3 | 8,5 | 6/6 - 6/8 - 6/10 - 6/12 - 8/8 - 8/10 - 8/12 - 10/10 - 10/12 - 12/12 |
| GSXV 2435 | 24 | 35 | M 2,5x10 | 3 | 8,5 | 6/6 - 6/8 - 6/10 - 6/12 - 8/8 - 8/10 - 8/12 - 10/10 - 10/12 - 12/12 |
| GSXV 2530 | 25 | 30 | M 2,5x10 | 3,5 | 9 | 6/6 - 6/8 - 6/9,52 - 6/10 - 6/12 - 8/8 - 8/9,52 - 8/10 - 8/12 - 9,52/9,52 - 9,52/10 - 9,52/12 - 10/10 - 10/12 - 12/12 |
| GSXV 2535 | 25 | 35 | M 2,5x10 | 3,5 | 9 | 6/6 - 6/8 - 6/9,52 - 6/10 - 6/12 - 8/8 - 8/9,52 - 8/10 - 8/12 - 9,52/9,52 - 9,52/10 - 9,52/12 - 10/10 - 10/12 - 12/12 |
| GSXV 3030 | 30 | 30 | M 3x10 | 3 | 10,5 | 8/8 - 8/10 - 8/12 - 8/14 - 8/15 - 8/16 - 10/10 - 10/12 - 10/14 - 10/15 - 10/16 - 12/12 - 12/14 - 12/15 - 12/16 - 14/14 - 14/15 - 14/16 - 15/15 - 15/16 - 16/16 |
| GSXV 3035 | 30 | 35 | M 3x10 | 3 | 10,5 | 8/8 - 8/10 - 8/12 - 8/14 - 8/15 - 8/16 - 10/10 - 10/12 - 10/14 - 10/15 - 10/16 - 12/12 - 12/14 - 12/15 - 12/16 - 14/14 - 14/15 - 14/16 - 15/15 - 15/16 - 16/16 |
| GSXV 3340 | 33 | 40 | M 4x10 | 4,75 | 12 | 8/8 - 8/10 - 8/12 - 8/14 - 8/16 - 10/10 - 10/12 - 10/14 - 10/16 - 12/12 - 12/14 - 12/16 - 14/14 - 14/16 - 16/16 |
| GSXV 4048 | 40 | 48 | M 5x16 | 5,25 | 14 | 10/10 - 10/12 - 10/14 - 10/16 - 10/18 - 10/20 - 10/22 - 12/12 - 12/14 - 12/16 - 12/18 - 12/20 - 12/22 - 14/14 - 14/16 - 14/18 - 14/20 - 14/22 - 16/16 - 16/18 - 16/20 - 16/22 - 18/18 - 18/20 - 18/22 - 20/20 - 20/22 - 22/22 |
