GIUNTI A SOFFIETTO

GSXVR

Rinforzato

Giunto realizzato da due mozzi in alluminio anodizzato con soffietto speciale in acciaio inossidabile rinforzato “R” che consente una coppia maggiore, una maggiore rigidità torsionale e radiale.
Ottima capacità di correggere errori di disallineamento.
Assenza di gioco ed assenza di vibrazioni.
Ottimo nei servoazionamenti.
Sistema di fissaggio a vite.

1yODM5or1z9GtIdP3g3O12TcgmlSHeS3a gdf 1752321263

1xjozf1VT6AsYaUU0Gequ FMopeoBgY b gdf 1752321559

14I81ZjfUOmKb5ICdBF Ybw h xJa9gzJ gdf 1753428840

Dati Tecnici	Velocità max.	Coppia max.	Disallineamento radiale max.	Disallineamento assiale max.	Disallineamento angolare max.	Rigidità torsionale	Rigidità radiale	Momento d'inerzia	Coppia di serraggio max.	Range temperatura d’utilizzo	Peso	Materiale mozzi	Materiale soffietto	PDF
Unità	min⁻¹	Nm	mm.	mm.	gradi	Nm/rad	N/mm	gcm²	Ncm	°C	g
GSXVR 1624	10.000	1	± 0,15	± 0,4	± 1	115	90	2,5	50	-40/+140	7	Alluminio anodizzato	Acciaio inox AISI 316Ti	PDF
GSXVR 1627	10.000	1	± 0,2	± 0,45	± 1,5	110	46	2,9	50	-40/+140	7	Alluminio anodizzato	Acciaio inox AISI 316Ti	PDF

Grandezza	Diametro esterno	Lunghezza	Filetto vite	Posizione vite	Quota S	Combinazioni fori standard d1 H8/ d2 H8
	Ø	mm.		mm.	mm.	mm.

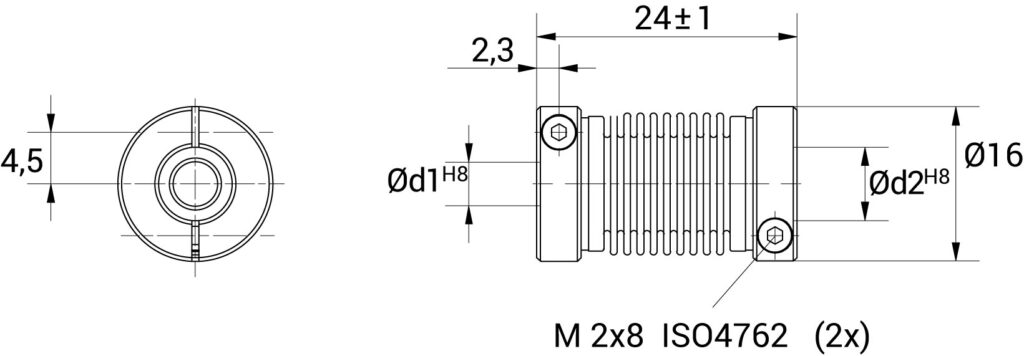

GSXVR 1624	16	24	M 2x8	2,3	4,5	2/2 - 2/3 - 2/4 - 2/5 - 2/6 - 2/6,35 - 3/3 - 3/4 - 3/5 - 3/6 - 3/6,35 - 4/4 - 4/5 - 4/6 - 4/6,35 - 5/5 - 5/6 - 5/6,35 - 6/6 - 6/6,35 - 6,35/6,35

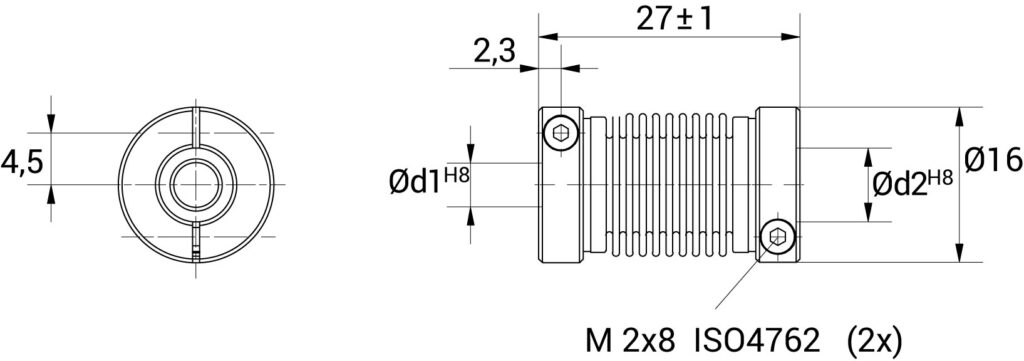

GSXVR 1627	16	27	M 2x8	2,3	4,5	2/2 - 2/3 - 2/4 - 2/5 - 2/6 - 2/6,35 - 3/3 - 3/4 - 3/5 - 3/6 - 3/6,35 - 4/4 - 4/5 - 4/6 - 4/6,35 - 5/5 - 5/6 - 5/6,35 - 6/6 - 6/6,35 - 6,35/6,35
