GIUNTI LAMELLARI

GEL 100-S

I giunti lamellari DIN.AL. serie “GEL-100-S” sono normalmente impiegati per l’accoppiamento di dinamo tachimetriche, encoder, contattori, motori, strumenti di misura e tutte quelle applicazioni dove sia indispensabile trasmettere un moto rotatorio omocinetico nei quattro quadranti e con assoluta rigidità torsionale anche quando l’accoppiamento degli alberi non si presenta perfettamente allineato. La particolare dinamica costruttiva con anelli di fissaggio autocentranti in lega leggera consente il bloccaggio del giunto senza l’utilizzo di grani o chiavette.
Modello registrato in Italia, Germania e Francia.

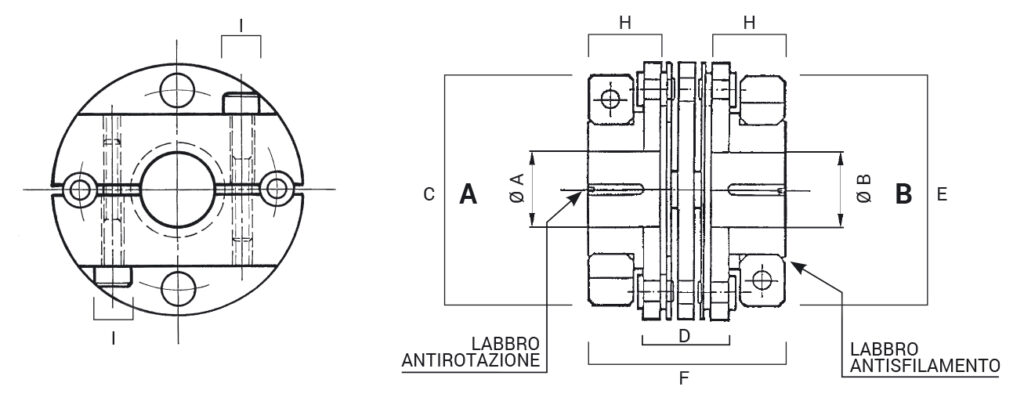

Fori standard
A H7	B H7

C

D

E

F

H

I

GEL 100-S

5 - 6 - 7 - 8 - 9 - 9,52 - 10 - 11 - 12 - 14 - 15

34

12,5

38

28,5

10,7

M3x16

	Coppia nominale	Coppia massima	Disallineamento assiale max.	Disallineamento radiale max.	Disallineamento angolare	Momento di inerzia	Velocità massima	Rigidità torsionale dinamica x10²	Peso	PDF
Simbolo	Tᴺ	Tₛ	ΔWᵃ	ΔWᵣ	ΔWʷ	J	n max	Cʷ ᵈʸᵐ	m
Unità	Nm	Nm	mm.	mm.	rad	Kg m²x10⁻⁶	min⁻¹	Nm/rad	Kg
GEL 100-S	1,53	2,20	0,4	0,35	0,02618	5.350	45.000	24,815	0,040	PDF
