GIUNTI IN ACCIAIO INOX 316L

GGPGY

AISI 316L

Versione con mozzi in acciaio inossidabile 316L idoneo per l’uso in ambienti estremamente difficili e resistente a fluidi aggressivi, agli acidi e a gas abrasivi. Giunto eccellente nella correzione degli errori di disallineamento radiale, assiale ed angolare. Termicamente ed elettricamente isolanti.

Dati Tecnici	Velocità max.	Coppia max.	Disallineamento radiale max.	Disallineamento assiale max.	Disallineamento angolare max.	Rigidità torsionale	Rigidità radiale	Momento d'inerzia	Coppia di serraggio max.	Range temperatura d’utilizzo	Peso	Materiale mozzi	Materiale corpo	PDF
Unità	min⁻¹	Nm	mm.	mm.	gradi	Nm/rad	N/mm	gcm²	Ncm	°C	g
GGPGY 2928	3.000	0,5	± 2	± 2	± 10	13	13	41	100	-30/+80	35	Acciaio inox AISI 316L	Poliuretano Hytrel ®	PDF
GGPGY 4848	3.000	2	± 3	± 4	± 12	28	7	106	100	-30/+80	90	Acciaio inox AISI 316L	Poliuretano Hytrel ®	PDF

Grandezza	Diametro esterno	Lunghezza	Posizione grano	Filetto grano	Combinazioni fori standard d1 H8 / d2 H8
	Ø	mm.			mm.

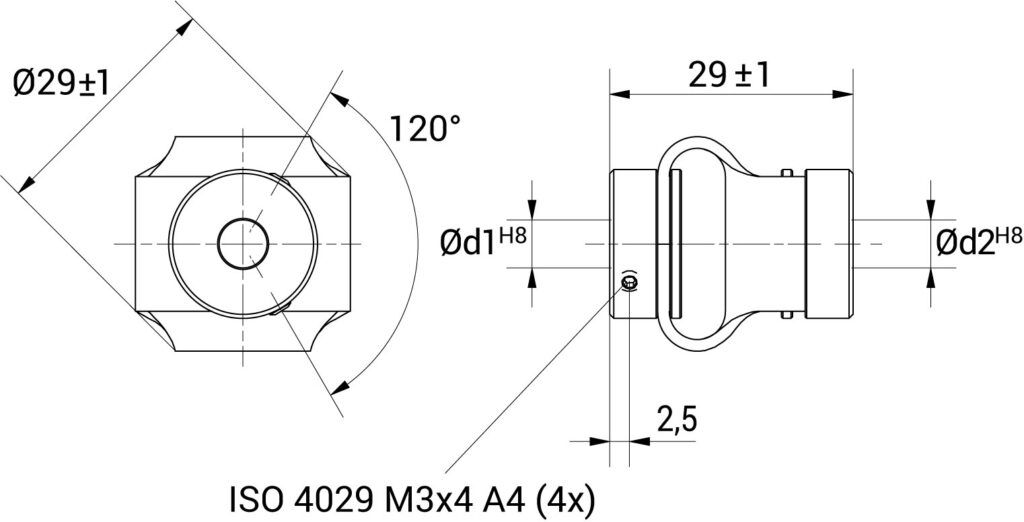

GGPGY 2928	29	29	2.5	M 3x4	6/6 - 6/8 - 6/10 - 8/8 - 8/10 - 10/10

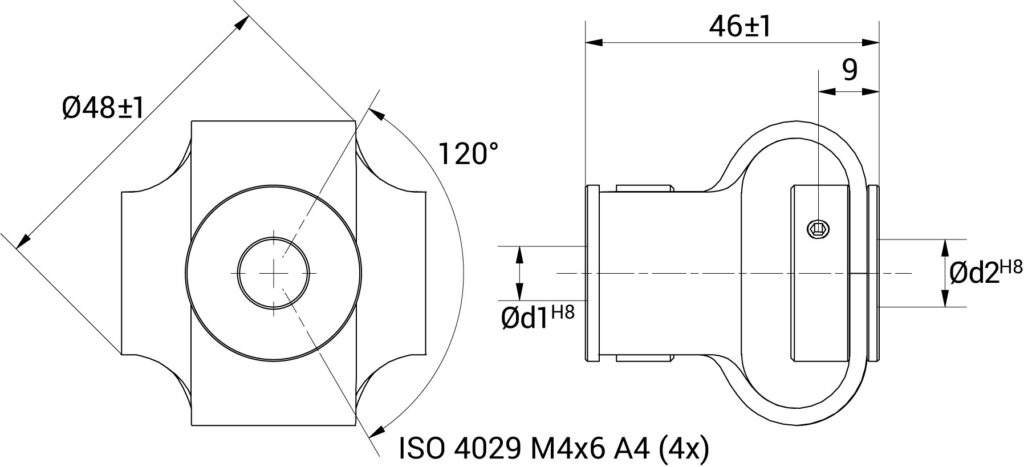

GGPGY 4848	48	46	9	M 4x6	10/10 - 10/12 - 10/14 - 12/12 - 12/14 - 14/14
