Giunto ad innesto. Sono elettricamente isolanti. Antivibranti. Velocità ammissibili molto elevate. Elevata rigidità torsionale. Buona capacità di correzione degli errori di allineamento. Possono lavorare a temperature comprese tra -10 °C +80 °C.
GIUNTI A MEMBRANA
GLPV
Dati Tecnici | Velocità max. | Coppia max. | Disallineamento radiale max. | Disallineamento assiale max. | Disallineamento angolare max. | Rigidità torsionale | Rigidità radiale | Momento d'inerzia | Coppia di serraggio max. | Range temperatura d’utilizzo | Peso | Materiale mozzi | Materiale corpo | |
| Unità | min⁻¹ | Ncm | mm. | mm. | gradi | Nm/rad | N/mm | gcm² | Ncm | °C | g | |||
| GLPV 2519 | 12000 | 40 | ± 0,25 | ± 0,4 | ± 2,5 | 22 | 60 | 13,5 | 65 | -10/+80 | 16 | Alluminio anodizzato | Poliammide 6.6 - Fibra di vetro rinforzata | |
| GLPV 2525 | 12000 | 40 | ± 0,25 | ± 0,4 | ± 2,5 | 22 | 60 | 15 | 65 | -10/+80 | 18 | Alluminio anodizzato | Poliammide 6.6 - Fibra di vetro rinforzata | |
| GLPV 3022 | 12000 | 60 | ± 0,3 | ± 0,4 | ± 2,5 | 30 | 40 | 35 | 120 | -10/+80 | 30 | Alluminio anodizzato | Poliammide 6.6 - Fibra di vetro rinforzata | |
| GLPV 3027 | 12000 | 60 | ± 0,3 | ± 0,4 | ± 2,5 | 30 | 40 | 37 | 120 | -10/+80 | 32 | Alluminio anodizzato | Poliammide 6.6 - Fibra di vetro rinforzata |

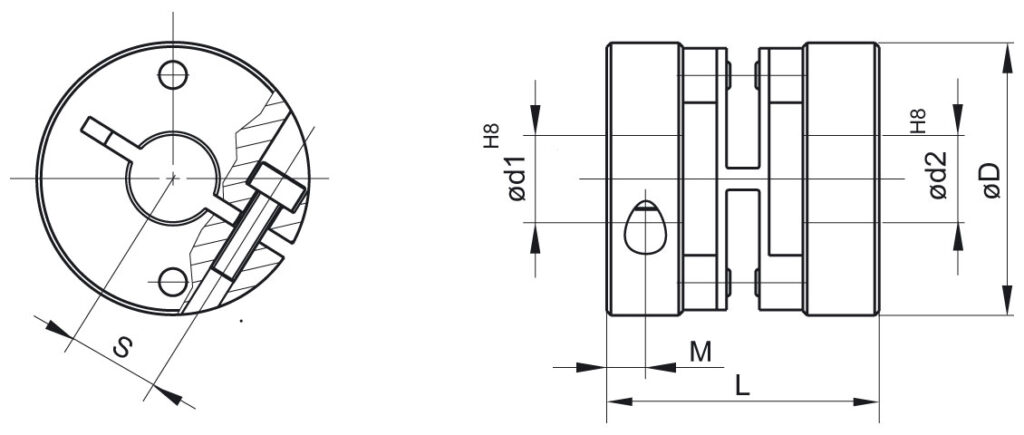

| Grandezza | Diametro esterno | Lunghezza | Filetto vite | Posizione vite | Quota S | Combinazioni fori standard d1 H8/ d2 H8 |
| Ø | mm. | mm. | mm. | mm. | ||
| GLPV 2519 | 25 | 19 | M 2,5x8 | 3,5 | 8,5 | 4/4 - 4/5 - 4/6 - 4/8 - 4/10 - 5/5 - 5/6 - 5/8 - 5/10 - 6/6 - 6/8 - 6/10 - 8/8 - 8/10 - 10/10 |
| GLPV 2525 | 25 | 25 | M 2,5x10 | 3,5 | 8,5 | 5/5 - 5/6 - 5/8 - 5/10 - 5/12 - 6/6 - 6/8 - 6/10 - 6/12 - 8/8 - 8/10 - 8/12 - 10/10 - 10/12 - 12/12 |
| GLPV 3022 | 30 | 22 | M 3x10 | 3,5 | 10,5 | 6/6 - 6/8 - 6/9,52 - 6/10 - 6/12 - 6/14 - 8/8 - 8/9,52 - 8/10 - 8/12 - 8/14 - 9,52/9,52 - 9,52/10 - 9,52/12 - 9,52/14 - 10/10 - 10/12 - 10/14 - 12/12 - 12/14 - 14/14 |
| GLPV 3027 | 30 | 27 | M 3x10 | 4 | 10,5 | 6/6 - 6/8 - 6/10 - 6/12 - 6/14 - 6/16 - 8/8 - 8/10 - 8/12 - 8/14 - 8/16 - 10/10 - 10/12 - 10/14 - 10/16 - 12/12 - 12/14 - 12/16 - 14/14 - 14/16 - 16/16 |
