GIUNTI A ELICA INOX

E3XV – E6XV

AISI 303

Giunti realizzati da un unico pezzo di materiale in acciaio inox AISI 303 con sistema di fissaggio a morsetto. Idoneo per un’infinita gamma di applicazioni. Assenza di gioco, assenza di vibrazioni e manutenzioni. Ottima capacità di correggere errori di disallineamento ed elevata rigidità torsionale. Coppie elevate. Possono lavorare a temperature comprese tra -40°C e 180°C.

Dati Tecnici	Velocità max.	Coppia max.	Disallineamento radiale max.	Disallineamento assiale max.	Disallineamento angolare max.	Rigidità torsionale	Rigidità radiale	Momento d'inerzia	Coppia di serraggio max.	Range temperatura d’utilizzo	Peso	Materiale	PDF
Unità	min⁻¹	Nm	mm.	mm.	gradi	Nm/rad	N/mm	gcm²	Ncm	°C	g
E3XV 2532	5.000	6	± 0,13	± 0,2	± 5	35	252	82	120	-40/+180	86	Acciaio inox AISI 303	PDF
E6XV 2538	5.000	10	± 0,37	± 0,25	± 7	42	142	101	120	-40/+180	94	Acciaio inox AISI 303	PDF

Grandezza	Diametro esterno	Lunghezza	Posizione vite	Posizione grano	Filetto vite	Filetto grano	Quota S	Combinazioni fori standard d1 H8 / d2 H8
	Ø	mm.						mm.

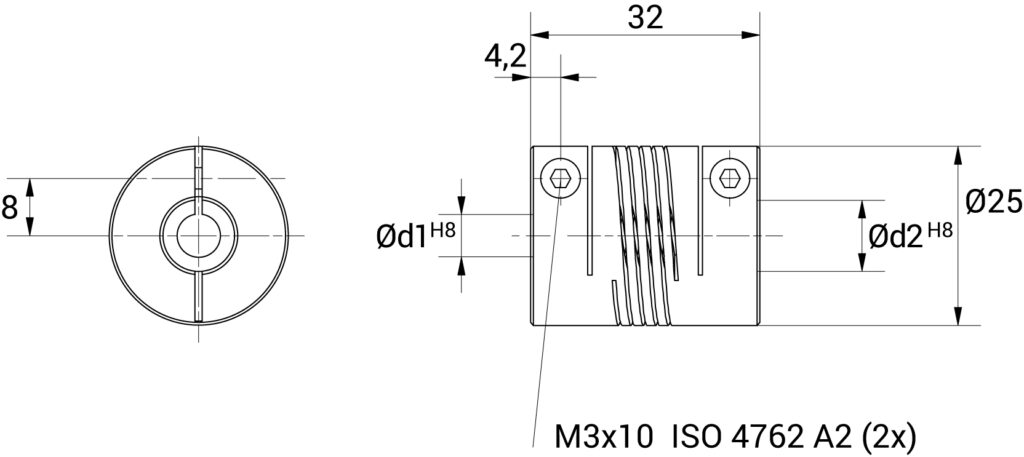

E3XV 2532	25	32	4,2		M 3x10		8	8/8 - 8/9,52 - 9,52/9,52 - 10/10 - 12/12

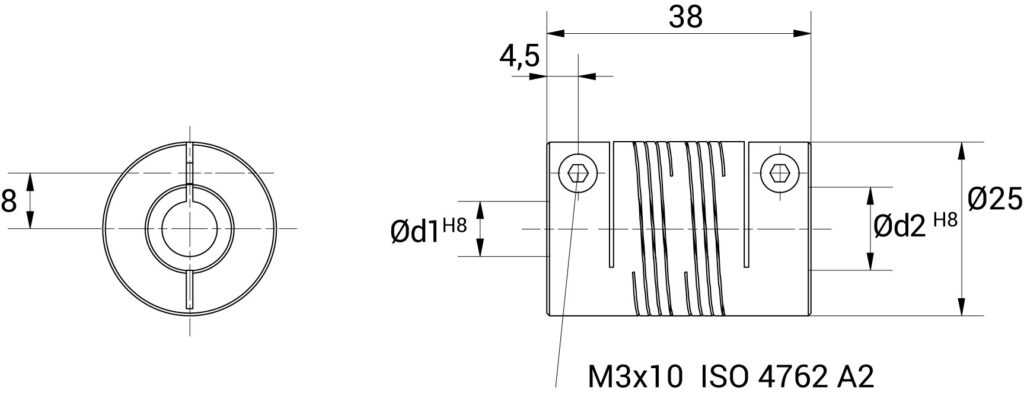

E6XV 2538	25	38	4,5		M 3x10		8	8/8 - 8/9,52 - 8/10 - 8/12 - 9,52/9,52 - 9,52/10 - 9,52/12 - 10/10 - 10/12 - 12/12
