GIUNTI IN ACCIAIO INOX 316L

GTYG

AISI 316L

Sono realizzati da due mozzi in acciaio inox AISI 316L ed un elemento centrale in gomma in grado di attenuare le vibrazioni ed i vari tipi di disallineamenti, riducono la rumorosità. Consentono un’elevata trasmissione della coppia nonostante le dimensioni ridotte. Possono lavorare a temperature comprese tra -30 °C e +80 °C.

Dati Tecnici	Durezza della Stella	Coppia max.	Velocità max.	Disallineamento radiale max.	Disallineamento assiale max.	Disallineamento angolare max.	Angolo di torsione Tkmax	Momento di inerzia	Coppia di serraggio max.	Range temperatura d’utilizzo	Peso	Materiale mozzi	Materiale corpo centrale	PDF
Unità	shore	Nm	min⁻¹	mm.	mm.	grad	grad	gcm²	Ncm	°C	g
GTYG 1500	80 blu \| 92 bianco \| 98 rosso	8 \| 15 \| 25	19.000	± 0,22	± 1	± 1,3	10	30	150	-30 + 80	89	Acciaio Inox AISI 316L	Poliuretano	PDF

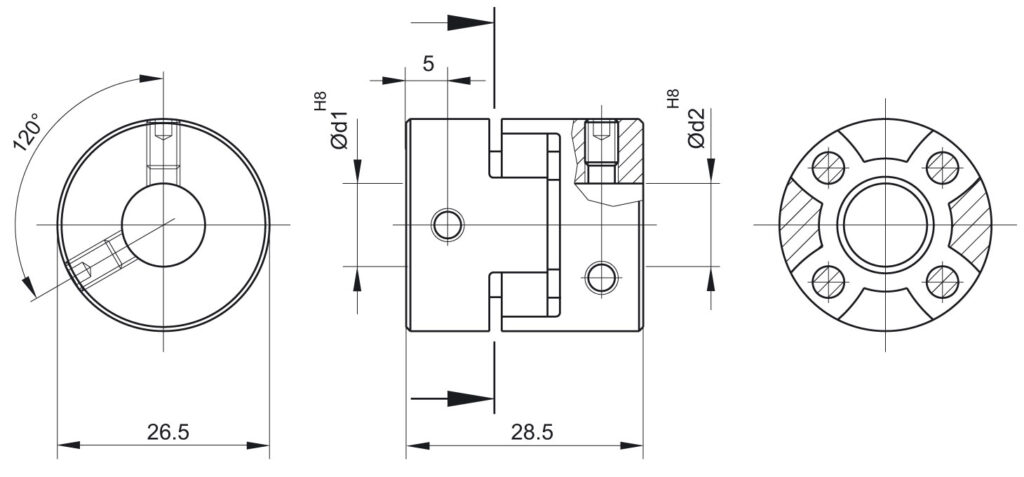

Grandezza	Diametro esterno	Lunghezza	Posizione grano	Filetto grano	Combinazioni fori standard d1 H8 / d2 H8
	Ø	mm.			mm.
GTYG 1500	26,5	28,5	5	M 4x6	6/6 - 6/8 - 6/10 - 6/12 - 8/8 - 8/10 - 8/12 - 10/10 - 10/12 - 12/12
