GIUNTI IN ACCIAIO INOX 316L

GSYG

AISI 316L

Giunto realizzato interamente in acciaio inox inossidabile AISI 316L idoneo per l’uso in ambienti estremamente difficili e resistente a fluidi aggressivi, agli acidi e a gas abrasivi. Ottima capacità di correggere errori di disallineamento. Elevata rigidità torsionale. Assenza di gioco e assenza di vibrazioni.

Dati Tecnici	Velocità max.	Coppia max.	Disallineamento radiale max.	Disallineamento assiale max.	Disallineamento angolare max.	Rigidità torsionale	Rigidità radiale	Momento d'inerzia	Coppia di serraggio max.	Range temperatura d’utilizzo	Peso	Materiale mozzi	Materiale soffietto	PDF
Unità	min⁻¹	Nm	mm.	mm.	gradi	Nm/rad	N/mm	gcm²	Ncm	°C	g
GSYG 2029	10.000	1,2	± 0,25	± 0,4	± 4	150	25	18	70	-40/+200	31.5	Acciaio Inox AISI 316L	Acciaio Inox AISI 316L	PDF
GSYG 2035	10.000	1	± 0,3	± 0,5	± 4	140	10	20	70	-40/+200	33	Acciaio Inox AISI 316L	Acciaio Inox AISI 316L	PDF

Grandezza	Diametro esterno	Lunghezza	Posizione grano	Filetto grano	Combinazioni fori standard d1 H8 / d2 H8
	Ø	mm.			mm.

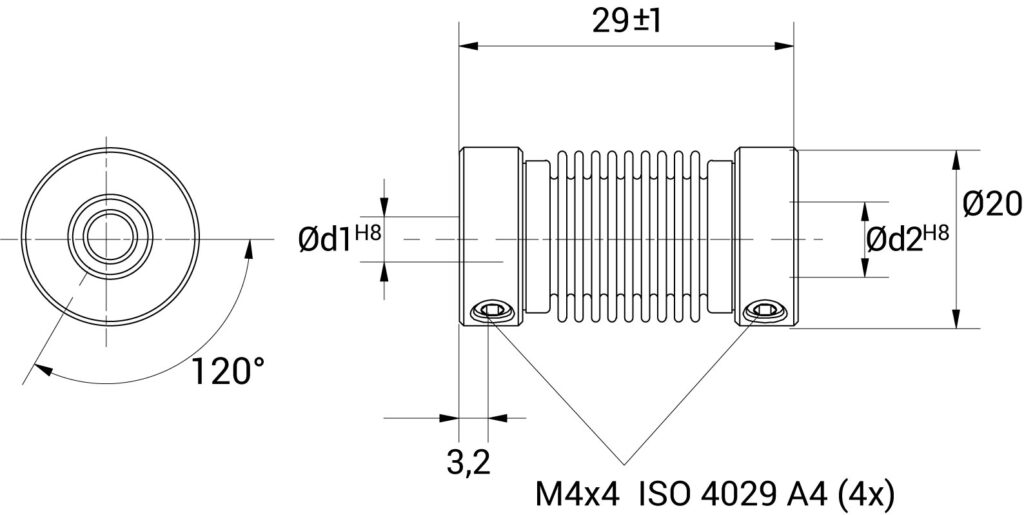

GSYG 2029	20	29	3.2	M 4x4	6/6 - 6/10 - 6/12 - 10/10 - 10/12 - 12/12

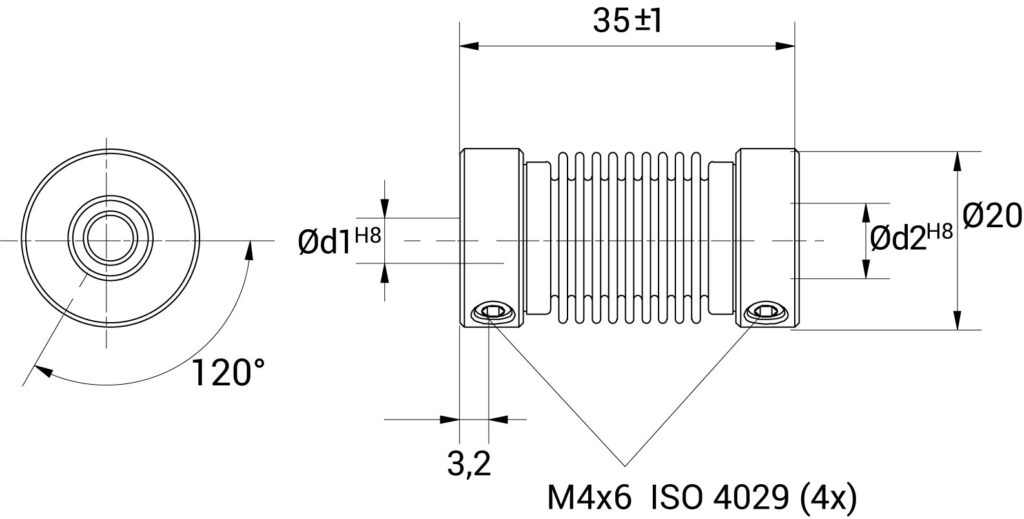

GSYG 2035	20	35	3.2	M 4x6	6/6 - 6/10 - 6/12 - 10/10 - 10/12 - 12/12
