GIUNTI A MOLLA

GMXG

Giunto realizzato con mozzi in acciaio inossidabile e molla in acciaio nichelato.
Idoneo per ambienti difficili e applicazioni robuste.
Ottima capacità di correggere errori di disallineamento ed elevata rigidità torsionale.

1jmIp7blukDQhRlywRGBsJ0BOHe0saIgx gdf 1752321864

11Ad5luJmYuCN9qffulNoFIiaTagi a3t gdf 1752321869

Dati Tecnici	Velocità max.	Coppia max.	Disallineamento radiale max.	Disallineamento assiale max.	Disallineamento angolare max.	Angolo di torsione a metà della coppia nominale. Valore relativo al senso di rotazione antiorario guardando il giunto dal lato di azionamento.	Angolo di torsione a metà della coppia nominale. Valore relativo al senso di rotazione orario guardando il giunto dal lato di azionamento.	Momento d'inerzia	Coppia di serraggio max.	Range temperatura d’utilizzo	Peso	Materiale mozzi	Materiale molla	PDF
Unità	min⁻¹	Ncm	mm.	mm.	gradi	gradi	gradi	gcm²	Ncm	°C	g
GMXG 1225	8000	15	± 0,5	± 0,5	± 5	40	60	3,5	70	-40/+150	18	acciaio inox AISI 303	acciaio nichelato 1.1200	PDF
GMXG 1635	3000	50	± 1	± 1	± 5	50	70	13,6	150	-40/+150	35	acciaio inox AISI 303	acciaio nichelato 1.1200	PDF
GMXG 2650	3000	150	± 1,5	± 1	± 5	40	60	129	300	-40/+150	131	acciaio inox AISI 303	acciaio nichelato 1.1200	PDF

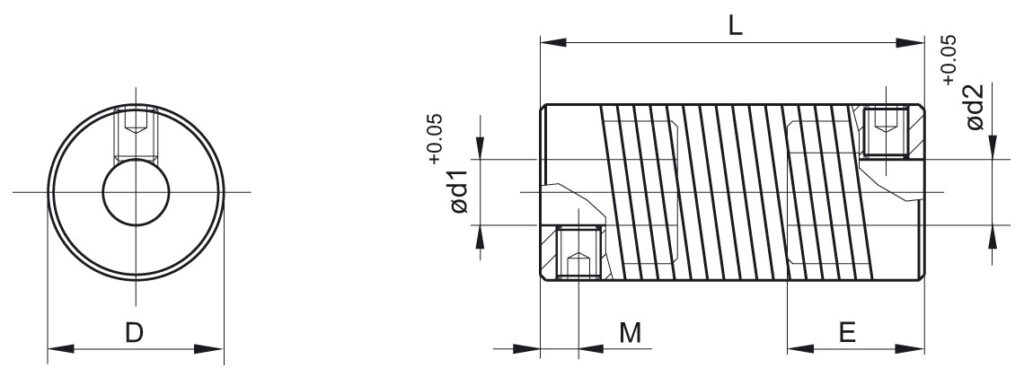

Grandezza	Diametro esterno	Lunghezza	Posizione grano	Filetto grano	Combinazioni fori standard d1 H8 / d2 H8
	Ø	mm.	mm.		mm.
GMXG 1225	12	25	2,4	M 3x4	3/3 - 3/4 - 3/5 - 3/6 - 4/4 - 4/5 - 4/6 - 5/5 - 5/6 - 6/6
GMXG 1635	16	35	3,5	M 4x4	4/4 - 4/5 - 4/6 - 4/8 - 5/5 - 5/6 - 5/8 - 6/6 - 6/8 - 8/8
GMXG 2650	26	50	4,5	M 5x6	6/6 - 6/8 - 6/10 - 6/12 - 6/14 - 8/8 - 8/10 - 8/12 - 8/14 - 10/10 - 10/12 - 10/14 - 12/12 - 12/14 - 14/14
