Giunto realizzato da un unico pezzo di materiale in alluminio. Ideale per coppie elevate. Fornisce una trasmissione dei movimenti rotatori senza gioco e con sincronismo angolare, è torsionalmente rigido e smorza le vibrazioni, oltre a compensare i disallineamenti.
GIUNTI A MEMBRANA
GMAV
Dati Tecnici | Velocità max. | Coppia max. | Disallineamento radiale max. | Disallineamento assiale max. | Disallineamento angolare max. | Rigidità torsionale | Rigidità radiale | Momento d'inerzia | Coppia di serraggio max. | Range temperatura d’utilizzo | Peso | Materiale | |
| Unità | min⁻¹ | Nm | mm. | mm. | gradi | Nm/rad | N/mm | gcm² | Ncm | °C | g | ||
| GMAV 4048 | 5000 | 15 | ± 0,3 | ± 0,3 | ± 1 | 335 | 230 | 228 | 500 | -40/+140 | 101 | Alluminio |

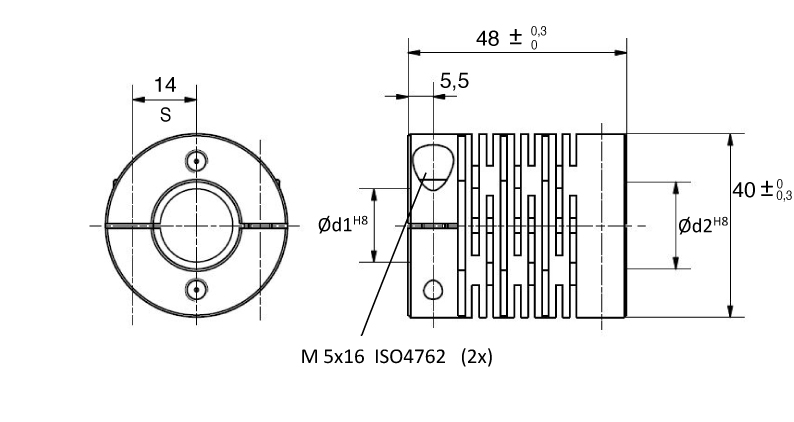

| Grandezza | Diametro esterno | Lunghezza | Filetto vite | Posizione vite | Quota S | Combinazioni fori standard d1 H8/ d2 H8 |
| Ø | mm. | mm. | mm. | mm. | ||
| GMAV 4048 | 40 | 48 | M 5x16 | 5,5 | 14 | 16/19 - 16/20 - 18/19 - 18/20 - 19/19 - 19/20 - 20/20 |
